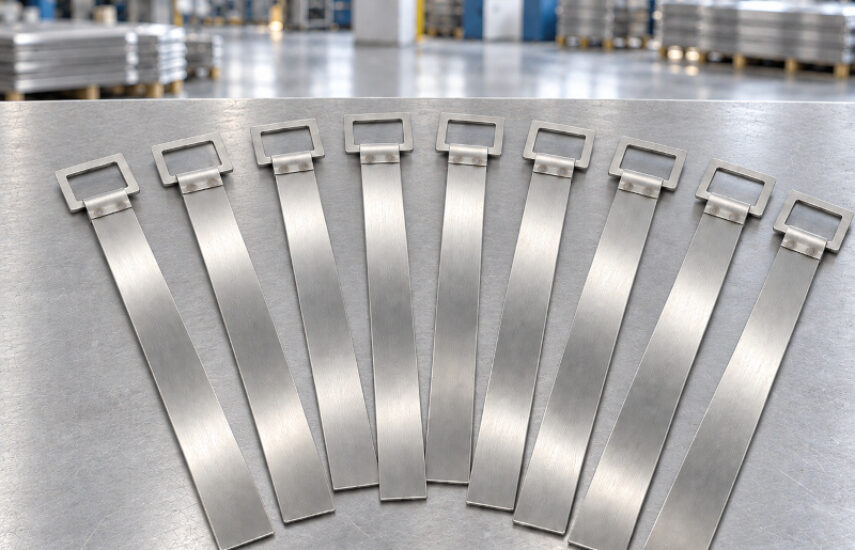

Пояс крепления кабеля (клямса) ПКК
- Назначение: крепление силового кабеля ЭЦН к колонне НКТ
- Исполнения для НКТ: 48, 60, 73, 89, 102 и 114
- Материал: углеродистая или коррозионностойкая сталь, никелевый сплав
- Толщина ленты: 0,8–1 мм
- Климатическое исполнение: УХЛ1
Пояс крепления кабеля ПКК, также называемый клямсой, применяется в нефтегазовой отрасли для фиксации силового кабеля электропогружного насоса к колонне насосно-компрессорных труб. Изделие обеспечивает крепление кабеля к НКТ и выпускается в нескольких типоразмерах.

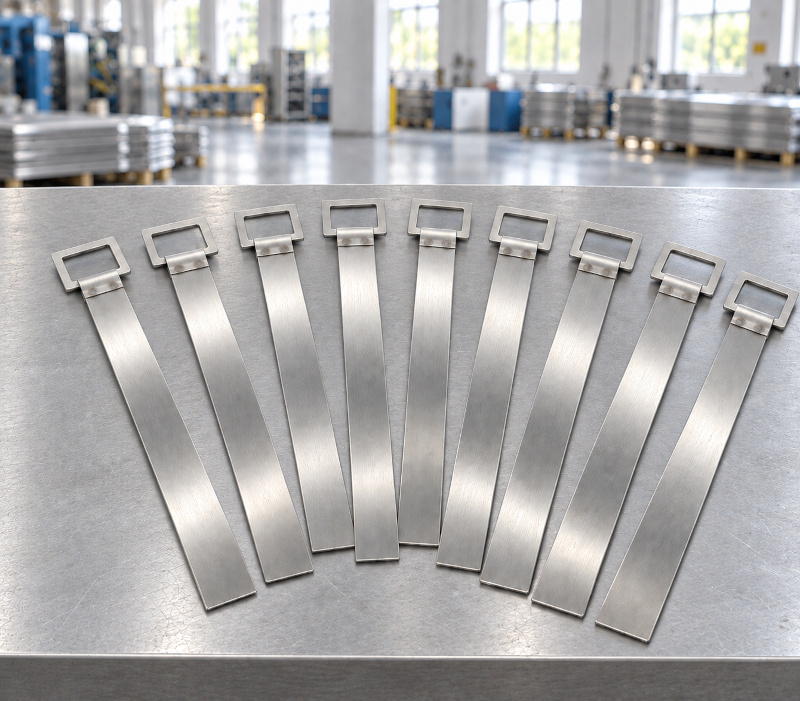

Конструкция пояса состоит из пряжки и металлической полосы. Полоса охватывает перемычку пряжки, после чего соединение обжимается и закрепляется контактной сваркой нахлёста. Контактно-точечная сварка выполняется в двух точках. Острые кромки элементов притупляются.
Для изготовления предусмотрены углеродистые и коррозионностойкие стали, а также никелевые сплавы. Материал и типоразмер согласовываются при заказе. Толщина пряжки составляет 1,8–2 мм, толщина ленты — 0,8–1 мм.
Пояса поставляются в связках по 25 штук. Гарантийный срок эксплуатации устанавливается по согласованию с заказчиком с учётом применяемых материалов и составляет не менее 365 суток со дня ввода изделий в эксплуатацию.
| Параметр | Значение |
|---|---|
| Наименование | Пояс крепления кабеля (клямса) |
| Сокращённое обозначение | ПКК |
| Технические условия | ТУ 28.99.39.190–001–69876510–2019 |
| Назначение | Крепление силового кабеля электропогружных насосов к колонне НКТ |
| Основные элементы | Пряжка и металлическая полоса |
| Соединение элементов | Обхват полосой перемычки пряжки, обжатие и контактная сварка нахлёста |
| Сварка | Контактно-точечная, в двух точках |
| Требования к сварным соединениям | По ГОСТ 15878-70 |
| Толщина пряжки | 1,8–2 мм |
| Толщина ленты | 0,8–1 мм |
| Обработка кромок | Притупление острых кромок |
| Обжатие пряжки | Допускается неплотное обжатие пряжки поясом |
| Климатическое исполнение | УХЛ1 |
| Условия размещения | Умеренный и холодный климат, на открытом воздухе |
| Температура окружающей среды | От −60 до +40 °C по ГОСТ 15150-69 |
| Контроль прочности | Выборочные испытания на разрыв: не менее 3 поясов от партии 10 000 шт. |
| Комплектование | Связки по 25 шт. |
| Гарантийный срок эксплуатации | Не менее 365 суток со дня ввода в эксплуатацию; конкретный срок согласовывается с заказчиком в зависимости от применяемых материалов |
| Труба НКТ | Обозначение изделия | Размер трубы, дюймы | Общая длина L, мм | Длина развёртки, мм |
|---|---|---|---|---|
| НКТ 48 | ЗИП 0079 000-05 | 1,5″ | 250 ± 5 | 230 |
| НКТ 60 | ЗИП 0079 000 | 2″ | 305 ± 5 | 290 |
| НКТ 73 | ЗИП 0079 000-02 | 2,5″ | 352 ± 5 | 330 |
| НКТ 89 | ЗИП 0079 000-03 | 3″ | 402 ± 5 | 380 |
| НКТ 102 | ЗИП 0079 000-04 | 3,5″ | 472 ± 5 | 450 |
| НКТ 114 | ЗИП 0079 000-01 | 4″ | 512 ± 5 | 485 |
- Углеродистая сталь Ст3пс — ГОСТ 380-2005.
- Качественная конструкционная углеродистая сталь 08кп, 08пс, 08, 10кп, 10пс, 10 — ГОСТ 1050-2013.
- Качественная низкоуглеродистая сталь 08ю, 08пс, 08кп — ГОСТ 9045-93.
- Коррозионностойкие стали AISI 430, AISI 304, AISI 439, AISI 321.
- Никелевые сплавы Monel 400 — UNS N04400; Monel K-500 — UNS N05500.
